Revit – Nord géographique / Nord projet

Dans revit, vous pouvez orienter les vues de votre projet selon 2 orientations :

• Nord projet
• Nord Géographique

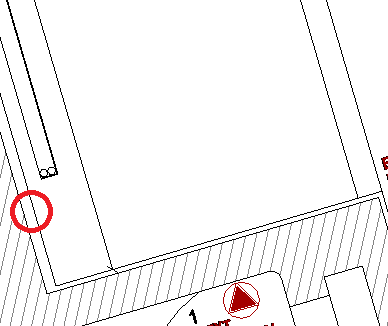

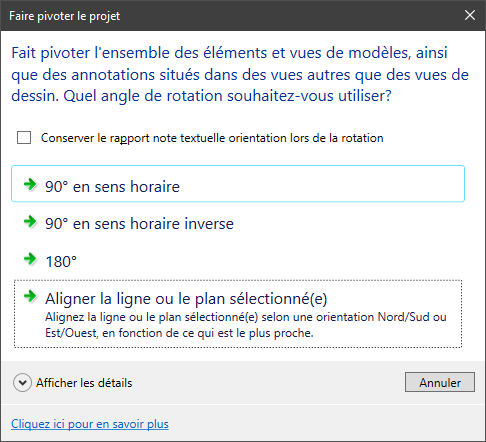

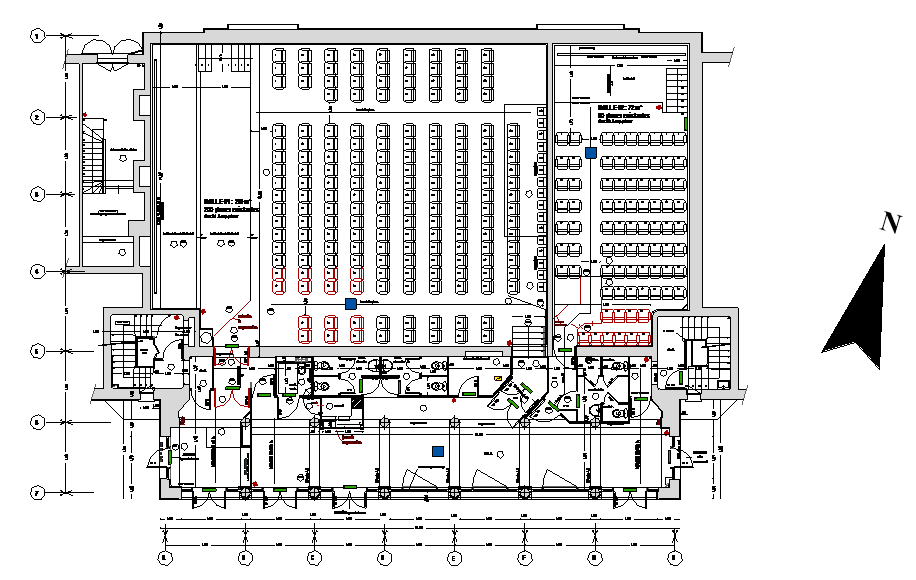

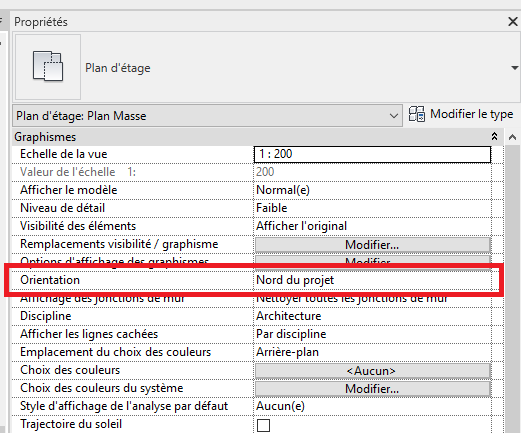

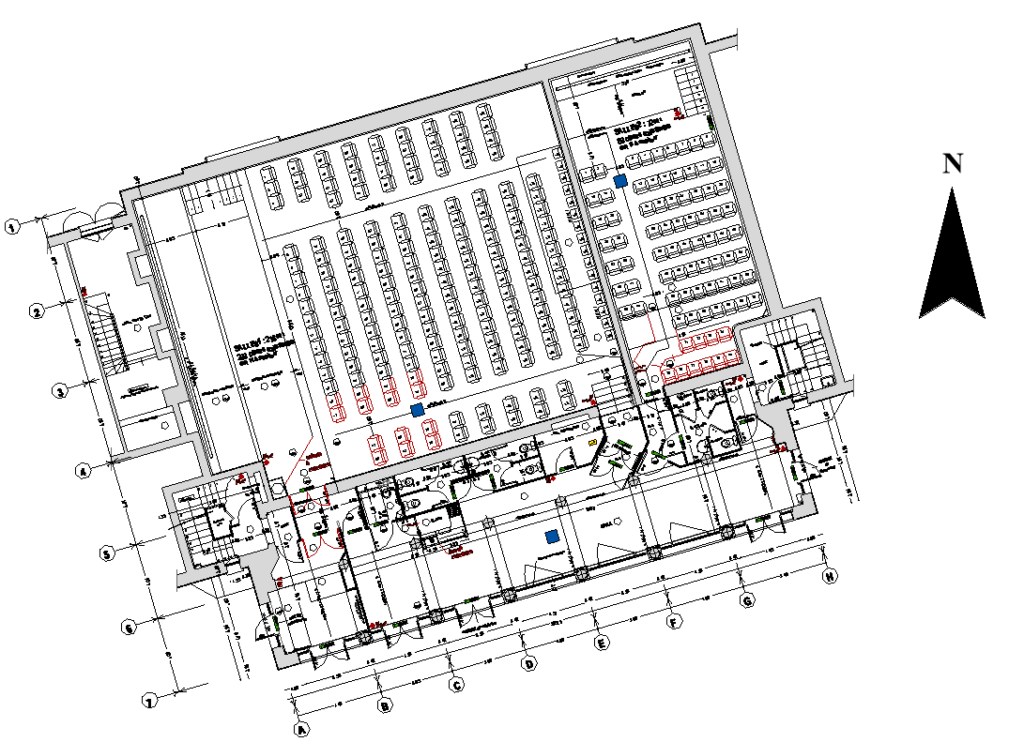

Au commencement du Projet sur revit le nord projet et géographique sont les mêmes. Il est très rare que le bâtiment soit parfaitement orienté au nord géographique et donc il faut pouvoir changer cette orientation pour pouvoir travailler facilement mais il faut aussi garder le géoréférencement du projet. Pour résoudre ce problème d’orientation, vous pouvez utiliser la commande « Orienter le projet vers le nord ». Dans l’exemple ci-dessous, le projet est orienté au nord géographique. Pour orienter le projet correctement, allez dans l’onglet « Gérer » puis dans le groupe de fonction « Emplacement du projet », cliquez sur le menu déroulant « Position » et cliquer sur « Orienter le projet vers le nord ». La boite de dialogue suivante, cliquez sur « Aligner la ligne ou le plan sélectionné(e) ». Cliquez sur une ligne de votre projet. Dans l’exemple ci-dessous, voici la ligne choisie pour avoir le résultat suivant. Dans les propriétés de la vue, avec « Orientation », vous pouvez choisir l’orientation de la vue :

• Nord du projet
• Nord géographique
